実務でIoT Eventsを触ったので活用例を記事にしてみた

概要

IoT Eventsを使う機会があったので活用例として紹介したいと思います。

要件

• データのタイプは複数である
• 異常が起きた時間、異常が終わった時間が分かるようにデータ化する
• リアルタイムに処理する
• ストリームで送られてくるデータは識別コードと0,1のデータのみ(0 => 正常、1 => 異常)

やりたいこと

識別コードごとにデータを保持し、それぞれ異常が発生した時間、異常が終わった時間をひとつのレコードとして保存し、蓄積していきたい。

例) typeが「hoge」のデータが

0 -> 0 -> 1 -> 1 -> 0 -> 0 -> 1 -> 1 -> 0

のように送られてきたら、

{
  id: 1,
  type: "hoge",
  start_timestamp: 1650287719,
  end_timestamp: 1650291319,
},
{
  id: 2,
  type: "hoge",
  start_timestamp: 1650301300,
  end_timestamp: 1650301500,
}

のようなレコードを生成する

このような時、typeなどのキーに対して状態を保持する処理を担うものにIot Eventsを活用することができました。

アーキテクチャ例

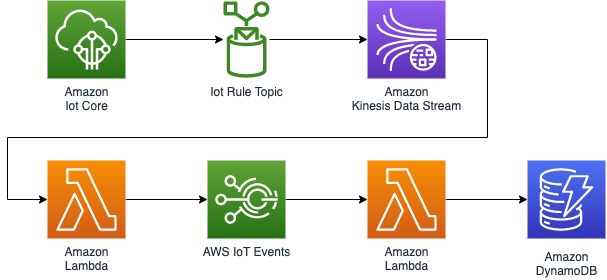

Kinesis Data Streamからリアルタイムで送られてくるデータを前処理Lambdaで加工してIoT Eventsへpushし、IoT Eventsでステート管理し、後続のLambdaへと渡し、DBへ保存しています

IoT Eventsの検知器イメージ

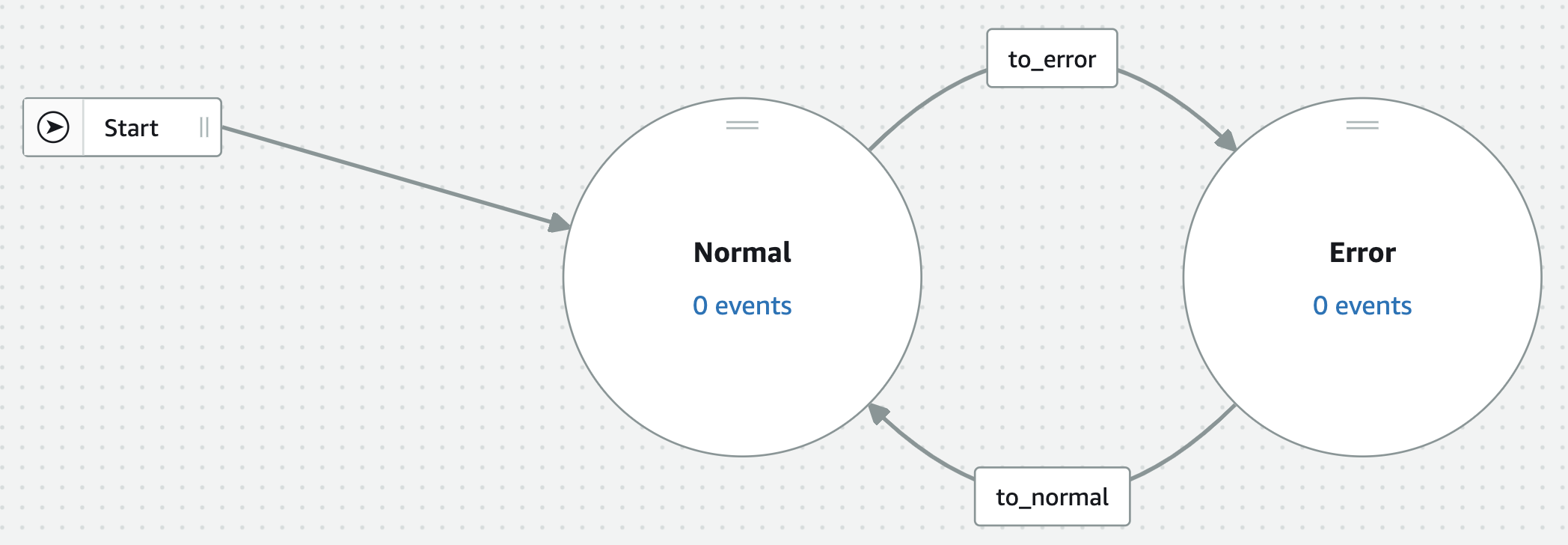

AWS IoT Eventsでは以下図のようにGUIで検知器を設定することができます。 また設定した検知器の設定はテンプレートとして出力することができ、CDKなどの設定に役立てることもできます。 検知器モデルではStart(開始位置)、State(状態)、Transition event(遷移条件)の３つで構成されます。 以下スクショでは、Normal, Errorと書かれているものがState、to_error, to_normalはTransition eventです。

以下のようなJSONオブジェクトをAWS CLIかAWSコンソールから直接入力することができ、まずはStartに入りtypeの値をkeyとして状態が保持されます。

{
  "messages": [
      {
          "inputName": "events_input",
          "messageId": "e3cf47d2-94ef-4d7a-b5c8-ce6709f77503",
          "payload": "{\"status\":1,\"type\":\"1-1-events-0\",\"id\":\"test0001\",\"timestamp\":1639560046000}"
      }
  ]
}

NormalからErrorへ遷移のルールは、statusが 0->1 ErrorからNormalへは、statusが 1->0 として設定しています。 なので、上記のレコードがinputされた場合、statusが1なのでto_errorを経由してErrorに遷移することになります。

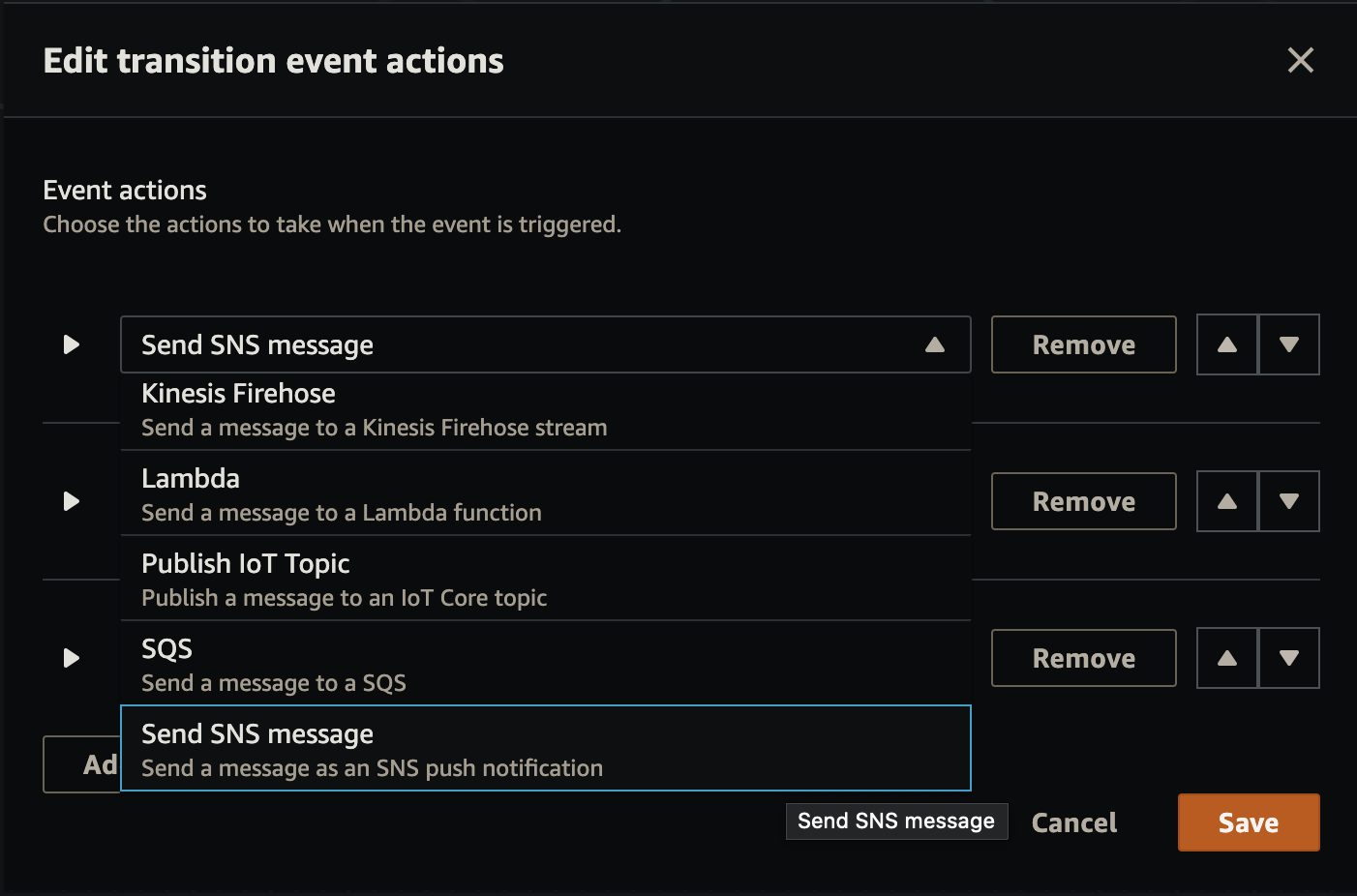

また、to_errorやto_normalを経由することでSNSへデータをpublishするなど様々なeventを起こすことができます。直接Lambdaに送信することも可能です。

Normalへの遷移は、

{
  "messages": [
      {
          "inputName": "events_input",
          "messageId": "b4cf45d2-04ee-4d7a-5sdc5-c56302f47608",
          "payload": "{\"status\":0,\"type\":\"1-1-events-0\",\"id\":\"test0002\",\"timestamp\":1639560047000}"
      }
  ]
}

のように同じtypeかつstatusが1のレコードが送られてくるとStateがNormalに遷移されます。

ひとまずここまで、次はCDK使って一括で構成する方法を掲載したいと思います。
